mBlock Scratch 教學 - mBot機器人的資料蒐集方式


資料蒐集 Data Logging 是進行實驗時重要的一環,許多時候我們都需要分析感應器所蒐集的資料。將過程的情況記錄下來,有助於我們的判斷與決定。

操作各種機器人,不論是使用超音波感應器,循線感應器或是光線感應器,都會得到許多數值資料,經過一段時間的蒐集,就能拿來分析這些資料,瞭解機器人的狀況。

在樂高EV3機器人教育版軟體中,就已經具備Data Logging功能,很方便地收集資料,分析與應用。那麼如何利用mBlock (Scratch) 軟體針對mBot機器人收集資料呢?


最簡單的方式就是利用清單(List)。

將數值儲存於清單之中,再匯出成文字檔,接著將文字檔匯入試算表中,就能進行分析、繪圖等作業。

因為Scratch的清單相當於一維陣列,如果需要同時記錄多種資料,就使用不同清單來儲存。

以下使用電腦上的麥克風音量為範例:

1. 首先製作兩個清單:Time以及Sound


2. Time儲存記錄時間,Sound 記錄音量值的數據。

3. 程式很簡單,記錄間隔為每秒一次,共10次,也就是全部的取樣時間為10秒鐘。

4. 另外就是利用清單的寫入命令『將...加到....』,把資料記錄在清單中。


5. 為了方便起見,使用『字串合併的指令』將『小時』『分鐘』『秒』併成一個數字。

6. 另外在程式一開始,可以清除舊有的清單資料,程式如下圖所示:


7. 點擊綠旗,對著麥克風呼喊,10秒之後就可以看到資料記錄在清單之中。對著清單按下右鍵,選擇匯出,儲存資料文字檔案。請分別對Time及Sound匯出檔案。



 8. 打開試算表,以Office的EXCEL為例:點擊『資料』-->『從文字檔』取得外部資料。

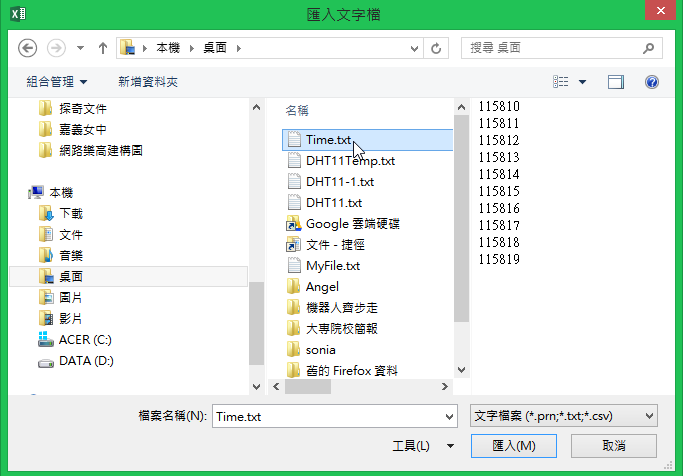

9. 選擇檔案,再經過『匯入字串精靈』的下一步及完成。

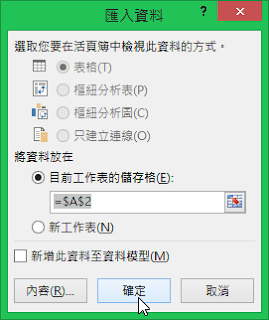

10. 最後確認在哪個儲存格,就可以按下『確定』。


11. 請分別匯入Time及Sound 檔案,這就是我們需要的資料。



12. 如果使用的是Google 的試算表Sheet,也是相同的作法。 選擇『檔案』-->『匯入』



13. 選好檔案後,別忘了勾選『從所選儲存格開始取代資料』,

14. 分兩次匯入Time及Sound檔案。



這樣就完成我們最簡單的資料蒐集活動,趕快拿出你的mBot試試看!

歡迎討論!
